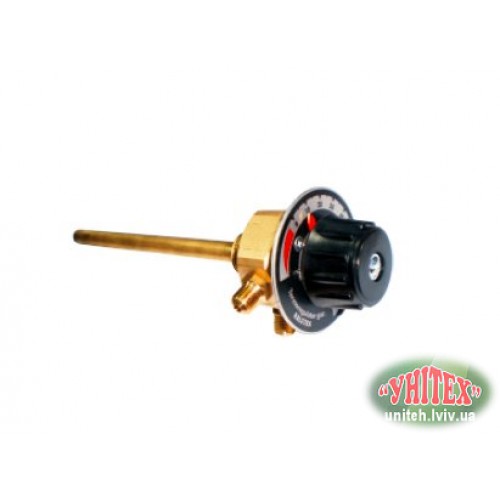

Терморегулятор КАРЕ (РТ) для газових котлів (Данко, Рівнетерм)

Оригінальний регулятор температури КАРЕ (блок РТ) є основним керуючим вузлом в енергонезалежній блочно-модульній автоматиці KARE (Польща). Цей пристрій призначений для автоматичної підтримки заданої температури теплоносія (води) в опалювальному котлі в діапазоні від 30°C до 90°C шляхом подачі або перекриття імпульсного газу на головний мембранний клапан.

Завдяки унікальній роздільній архітектурі польської автоматики, терморегулятор винесено в окремий блок. Він угвинчується безпосередньо в теплообмінник котла і з'єднується з іншими вузлами за допомогою тонких мідних імпульсних трубок, що робить його заміну або обслуговування швидким та економним.

Принцип дії та логіка керування

Робота терморегулятора КАРЕ базується на гідромеханічному принципі та зміні тиску імпульсного газу:

1. Користувач за допомогою поворотної ручки зі шкалою встановлює бажану температуру води в котлі.
2. Всередині латунного термобалона (зонда) міститься спеціальний стрижень з матеріалу з високим коефіцієнтом термічного розширення (інвар/латунь).
3. Коли вода в котлі холодна, стрижень скорочується, внутрішній клапан терморегулятора змінює своє положення, і керуючий імпульсний газ закриває лінію скидання, створюючи перепад тиску. Головна мембрана автоматики відкривається, і газ масово йде на основні пальник — котел інтенсивно гріє воду.
4. При досягненні заданої температури стрижень подовжується від нагрівання і тисне на внутрішній клапан. Імпульсний газ перенаправляється на евакуаційний пальник (лінію скидання тиску). Тиск над головною мембраною падає, пружина перекриває подачу газу на пальники, і котел переходить у режим очікування (горить лише фітіль-запальник).

Технічні характеристики

• Тип комплектуючого: Терморегулятор газовий механічний (Блок РТ)
• Діапазон регулювання температури: +30°C ... +90°C
• Матеріал зонда (термобалона): Термостійка латунь з високою теплопровідністю
• Підключення до теплообмінника: Стандартна зовнішня конічна або циліндрична різьба (найчастіше G ½")
• Підключення імпульсних ліній: Гнізда з внутрішньою різьбою під латунні штуцери (ніпелі) для мідних трубок 4 мм або 6 мм
• Країна виробник: Польща (Завод "Kaletka")

Сумісність з котлами

Терморегулятор КАРЕ є універсальним для всієї лінійки опалювальної техніки, що використовує польську імпульсну автоматику:

• Котли Данко: Підлогові моделі Данко-10, 12, 16, 20, 24, 32, 40 кВт.
• Котли Рівнетерм: Потужні побутові та напівпромислові апарати Рівнетерм-32, 40, 48, 56, 64, 72, 80, 96 кВт.

Переваги оригінального регулятора КАРЕ

• Абсолютна енергонезалежність: Для вимірювання температури та керування подачею газу пристрою не потрібна електрика 220 В або батарейки.
• Висока точність дилатаційного датчика: Механічна система чітко реагує на зміну температури теплоносія з похибкою не більше 1-2°C.
• Плавність роботи: Забезпечує своєчасне згасання та розпалювання основного пальника, захищаючи котел від перегріву та надлишкової витрати палива.

Ознаки несправності терморегулятора: Котел не вимикається і продовжує гріти воду понад 90°C (аж до спрацьовування аварійного датчика закипання), або навпаки — котел не вмикає основні пальники, хоча вода в системі повністю охолола, а ручка регулятора виставлена на максимум. Також можливий мікровитік газу через зношені внутрішні ущільнювачі блоку РТ.
