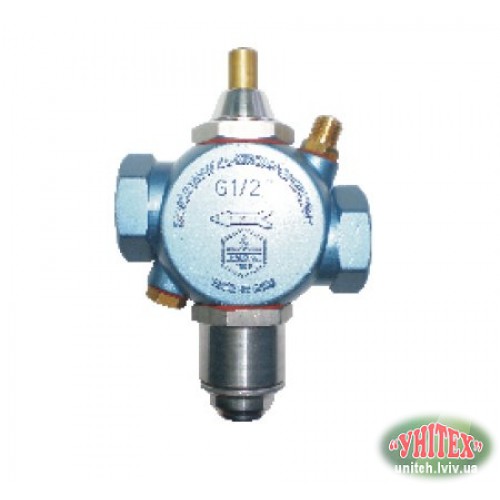

Термоелектромагнітний клапан G 1/2" для автоматики KARE (котли Данко, Рівнетерм)

Оригінальний термоелектромагнітний клапан безпеки (блок відсікача) з різьбовим підключенням G 1/2" є головним захисним елементом енергонезалежної газової автоматики KARE (КАРЕ). Даний пристрій встановлюється безпосередньо на вході газового ланцюга і виконує функцію механічно-електронного запобіжника, який моментально припиняє подачу газу на весь котел у разі виникнення аварійних ситуацій.

Клапан захищений міцним литим корпусом і працює за рахунок слабкого струму (мілівольтів), який генерується термопарою під час нагрівання від полум'я запальника. Блочна конструкція системи KARE дозволяє міняти цей клапан окремо, значно економлячи кошти на ремонті всього газорегуляторного обладнання.

Принцип дії термоелектромагнітного клапана KARE

Для запуску котла користувач вручну натискає на пусковий шток (кнопку), розташований у верхній частині клапана. Це механічно відкриває прохід газу на пілотний пальник (запальник). Коли запальник загоряється, він починає прогрівати наконечник термопари, яка виробляє термоелектричний струм. Цей струм подається на внутрішню магнітну котушку клапана. Створюване магнітне поле надійно утримує внутрішній запірний диск у відкритому стані, і шток можна відпустити. Якщо полум'я на запальнику згасає, термопара остигає, струм зникає, а потужна внутрішня зворотна пружина миттєво (за 10–15 секунд) відстрілює клапан назад у сідло, наглухо перекриваючи газ.

Технічні характеристики

• Тип комплектуючого: Клапан термоелектромагнітний відсікаючий
• Діаметр підключення (різьба): G 1/2" дюйма (внутрішня різьба)
• Матеріал корпусу: Високоякісний захисний силуміновий/алюмінієвий сплав із заводським маркуванням
• Внутрішні компоненти: Електромагнітна котушка (магнітна пробка), поворотна сталева пружина, маслобензостійкі герметизуючі прокладки
• Тип керування: Енергонезалежне, від термопари (мілівольтовий ланцюг безпеки)
• Країна виробник: Польща (Kaletka)

Сумісність з автоматикою та котлами

• Газова автоматика: Імпульсні блочно-модульні системи KARE та Kaletka.
• Моделі котлів: Підлогові газові котли Данко (Данко-8, Данко-10, Данко-12, Данко-15, Данко-16) та парапетні модифікації відповідної потужності, укомплектовані оригінальною польською автоматикою з підключенням газової магістралі 1/2".

Переваги оригінального клапана KARE G 1/2"

• Абсолютна автономність: Пристрій є повністю енергонезалежним, йому не потрібна побутова електромережа 220В чи батарейки.
• Максимальний рівень безпеки: Миттєво перекриває газ не лише при згасанні гніта, а й при розгерметизації імпульсних трубок чи спрацьовуванні датчиків тяги та закипання.
• Якісна заводська збірка: Надійна посадка штока та фірмові ущільнювачі забезпечують тривалий термін служби (понад 10 років) та 100% герметичність сідла клапана у закритому стані.

Ознаки несправності: Пускова кнопка (шток) не фіксується в нижньому положенні навіть після тривалого прогріву термопари (при умові, що сама термопара та датчики справні), або котел самовільно гасне без видимих причин під час роботи.
