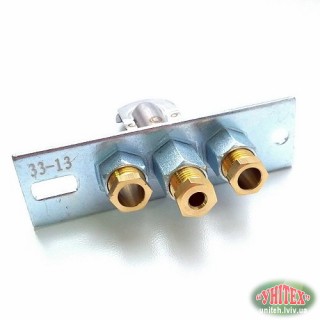

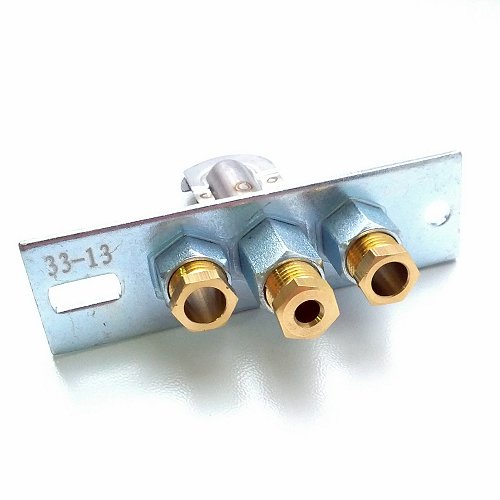

Пілотний пальник (запальник) EPS-5-00-00-AG-8 для газових конвекторів Данко-Бриз

Пілотний пальник (запальник) типу EPS-5-00-00-AG-8 (конвекторна модифікація) — це оригінальний трьохфакельний пристрій розпалювання та контролю полум'я, спеціально адаптований для встановлення у газових парапетних конвекторах серії «Данко-Бриз» (потужністю від 2 до 5 кВт). Конструктивно пальник розроблений для роботи в складі енергонезалежної автоматики безпеки EUROSIT 630 (або MiniSIT 710) та призначений для стабільного підпалу основного пальника конвектора, а також для постійного прогріву наконечника коаксіальної термопари. На відміну від стандартних котлових аналогів, ця модифікація комплектується жиклером (форсункою) та кронштейнами, оптимізованими під умови горіння в закритій (герметичній) камері згоряння конвектора, де забір повітря та викид продуктів згоряння відбуваються через суміщений коаксіальний димохід.

Конструктивні особливості та принцип роботи

• Трьохфакельний розподіл полум'я: Завдяки спеціальній формі розсікача, пальник формує три чітко спрямовані факели: один надійно та безперервно прогріває термопару системи безпеки SIT, другий спрямований на секцію основного пальника для його плавного (без хлопання) підпалу, а третій стабілізує загальний фронт горіння запальника при коливаннях вітрового навантаження на вулиці.
• Нержавіюча жаростійка сталь: Весь корпус вузла виготовлений зі спеціального нержавіючого сплаву, який витримує постійний термічний вплив прямого полум'я без окислення, прогоряння та деформації геометрії отворів сопла протягом багатьох років.
• Жорстка фіксація датчиків: На корпусі виконані калібровані посадкові місця з фіксаторами, які дозволяють точно та без перекосів встановити керамічний електрод (свічку) п'єзорозпалу та термопару, забезпечуючи їх ідеальне положення відносно факела полум'я.
• Ефективна інжекція для закритих камер: Геометрія повітряних вікон інжектора розрахована на стабільне змішування газу з первинним повітрям навіть у специфічних умовах розрідження повітря, що властиво парапетним конвекторам із горизонтальним димоходом.

Технічні характеристики (Specs)

Назва технічного параметра	Значення
Заводське маркування виробу (код)	EPS-5-00-00-AG-8 (конвектор)
Тип пальника за кількістю факелів	3 (трьохфакельний запальник)
Матеріал корпусу та кронштейнів	Жароміцна нержавіюча сталь
Діаметр підключення імпульсної трубки газу	Ø 6 мм (різьба штуцера гайки M10×1)
Тип палива (стандартна комплектація)	Природний газ низького тиску (G20)
Призначення	Розпал та контроль полум'я в конвекторах

Сумісність

• Модельний ряд конвекторів Данко: Парапетні газові конвектори зі сталевим теплообмінником «Данко-Бриз-2С», «Данко-Бриз-3С», «Данко-Бриз-4С», «Данко-Бриз-5С» (виробництва ПрАТ «Агроресурс», м. Рівне).
• Застосування в інших брендах: Універсально підходить для ремонту та модернізації конвекторів інших виробників (АКОГ Завод Конвектор, Житомир-Атем, Модуль, АТОН, Корді), які працюють на автоматиці SIT Group та використовують підведення газу до фітиля трубкою діаметром 6 мм.

Комплект поставки

1. Пілотний пальник EPS-5-00-00-AG-8 (конвекторна модифікація) — 1 шт.
2. Калібрований жиклер (форсунка) під природний газ (встановлений усередині) — 1 шт.
3. Індивідуальна захисна упаковка — 1 шт.
4. Примітка: Свічка п'єзорозпалу, коаксіальна термопара та затискні латунні фітинги (гайки/оливи) купуються окремо.

Додаткова документація на обладнання: Інструкція з технічного обслуговування конвекторів Данко-Бриз, Специфікація газопальникових пристроїв.

Важливе зауваження щодо монтажу та експлуатації: Оскільки парапетні конвектори дуже чутливі до поривів вітру на вулиці, під час встановлення пальника EPS-5-00-00-AG-8 переконайтеся, що всі ущільнювальні прокладки монтажної пластини (основи) в камері згоряння стоять герметично і немає підсосу повітря з приміщення. Полум'я запальника має бути чистим, блакитного кольору, без кіптяви. Поява жовтого вогню або відрив полум'я свідчить про те, що інжекційні отвори пальника забилися побутовим пилом (який конвектор затягує під час роботи) або павутинням. Для очищення категорично забороняється колупати отвір жиклера сталевим дротом чи голкою — це порушить заводське калібрування, пальник почне коптити, що призведе до швидкого засажування термопари та регулярного згасання конвектора. Очищення слід проводити виключно продуванням стисненим повітрям або промиванням спиртовим розчином.
