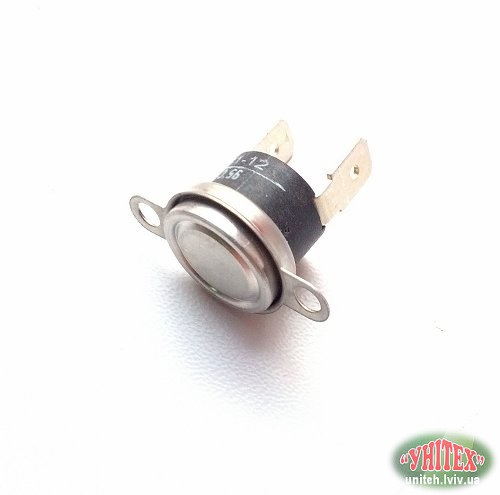

Граничний термостат (датчик перегріву) 75°C ЕСІ-0037 (автоматика безпеки котла Данко)

Граничний термостат 75°C ЕСІ-0037 (аварійний термостат / термореле) — це оригінальний елемент системи захисту, призначений для встановлення в ланцюг обв'язки газового клапана EUROSIT 630 на побутових опалювальних котлах «Данко-8С» – «Данко-18С». Даний датчик виконує функцію захисту теплообмінника від аварійного перегріву та закипання води в контурі опалення. За своїм типом це біметалеве термореле з нормально замкнутими контактами, відкаліброване на граничну температуру 75 °C. Термостат підключається послідовно в ланцюг мілівольтового струму термопари за допомогою кабелю безпеки та переривача. Якщо температура у зоні встановлення датчика перевищує критичну позначку 75°C, внутрішні біметалеві контакти миттєво розмикаються, розриваючи електричний ланцюг живлення магнітного блоку SIT, що призводить до негайного перекриття подачі газу на пальник котла.

Конструктивні особливості та принцип роботи

• Миттєве біметалеве спрацьовування: В основі датчика лежить чутлива біметалева пластина, яка при досягненні температури 75 °C різко змінює свою форму і механічно розмикає контакти, забезпечуючи високу швидкість аварійного вимкнення котла Данко.
• Надійний захист від закипання: Температурний поріг у 75 °C (з урахуванням інерції теплообмінника побутових котлів малої потужності) дозволяє заблокувати роботу пальника ще до того, як вода в сорочці досягне критичної точки кипіння та спричинить гідроудар чи пошкодження швів.
• Стандартні клемні виводи: Обладнаний двома плоскими штировими контактами (типу «Faston» тато), що гарантує швидке і надійне підключення штатного кабелю безпеки газового клапана Eurosit 630.
• Міцний та термостійкий корпус: Основа датчика виконана з високоякісного діелектричного термопласту або кераміки, стійкої до тривалих теплових навантажень під кожухом котла, а металевий фланець забезпечує щільне притискання до вимірювальної поверхні.
• Автоматичне або ручне повернення: Залежно від партії, термостат може мати функцію автоматичного відновлення контактів після охолодження теплоносія на 10–15 °C або потребувати ручного перезапуску системи після усунення причини перегріву.

Технічні характеристики (Specs)

Назва технічного параметра	Значення
Заводський артикул виробу (код деталі)	ЕСІ-0037 (ESI-0037)
Номінальна температура спрацьовування (розмикання)	75 °C (±3 °C)
Тип електричних контактів	Нормально замкнуті (NC)
Тип підключення (роз'єми)	Ножові клеми «Faston» (тато)
Матеріал контактної площадки (фланця)	Алюміній / Мідь
Призначення в системі автоматики	Аварійний захист опалювального контуру від перегріву

Сумісність

• Застосування у котлах Данко: Підлогові димохідні та парапетні газові котли «Данко-8С», «Данко-10С», «Данко-12С», «Данко-15С», «Данко-18С» (виробництва ПрАТ «Агроресурс», м. Рівне).
• Сумісна автоматика: Блоки керування газом SIT Eurosit 630, MiniSIT 710, Nova 820. Також широко використовується як універсальний датчик перегріву в газових котлах та конвекторах інших брендів (Житомир-Атем, Маяк, Росс, Рівнетерм), що працюють на енергонезалежній автоматиці SIT.

Комплектація

1. Граничний термостат 75°C ЕСІ-0037 у зборі — 1 шт.
2. Індивідуальна захисна упаковка — 1 шт.

Додаткова документація на обладнання: Інструкція з налаштування ланцюгів безпеки, Специфікація комплектуючих Eurosit 630.

Важливе зауваження щодо монтажу та експлуатації: Встановлювати граничний термостат ЕСІ-0037 слід суворо у визначеному виробником котла Данко місці (зазвичай на верхній панелі теплообмінника або вихідному патрубку гарячої води), забезпечивши максимально щільний металевий контакт фланця датчика з корпусом. Для покращення чутливості та швидкості спрацьовування рекомендується наносити на контактний майданчик тонку шайбу термопасти. Під час підключення клем кабелю стежте, щоб вони сідали жорстко і без люфтів. Ослаблений контакт у цьому вузлі призведе до штучного зростання опору, падіння мілівольт від термопари та, як наслідок, до постійного самовільного згасання запальника котла. Якщо датчик часто спрацьовує і вимикає котел, необхідно перевірити роботу циркуляційного насоса, наявність повітряних пробок у системі або рівень забруднення теплообмінника накипом; категорично забороняється закорочувати контакти термостата перемичкою для примусової роботи котла із несправною системою циркуляції.
