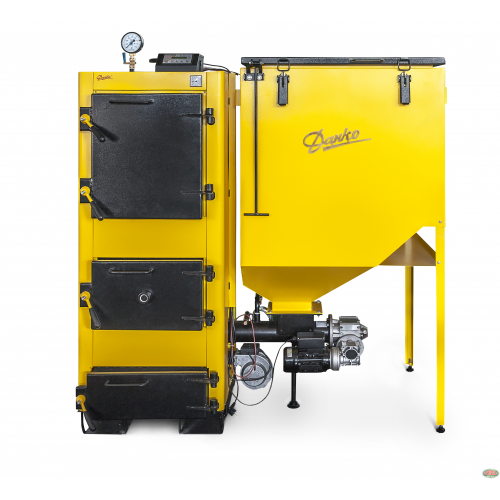

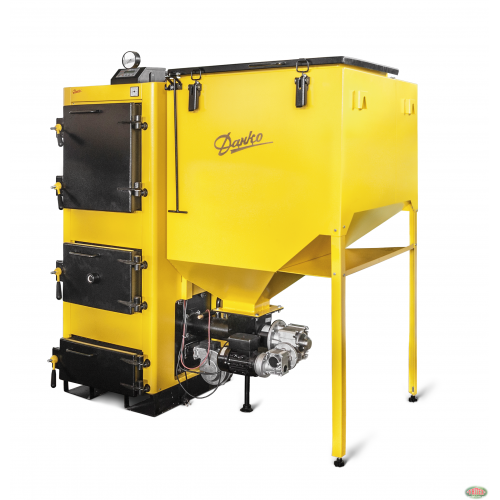

Автоматизований пелетний твердопаливний котел Данко-17 ТЕМ (17 кВт)

Побутовий сталевий котел довготривалого горіння Данко-17 ТЕМ (номінальна теплопродуктивність — 17 кВт) призначений для високоефективного теплопостачання та опалення житлових будинків, заміських котеджів, комунально-побутових споруд та невеликих комерційних об'єктів площею до 170 кв. м. Апарат обладнаний системою механізованої (шнекової) подачі сипучого палива з герметичного бункера та примусовою керованою подачею повітря безпосередньо в камеру згоряння ретортного пальника. Опалювальна техніка марки «Данко» розробляється та виготовляється провідним вітчизняним виробником ПрАТ «Агроресурс» (м. Рівне) відповідно до суворих стандартів системи менеджменту якості ISO 9001:2008.

Котел спроектований для роботи у складі сучасних систем опалення з примусовою (насосною) або гравітаційною циркуляцією теплоносія з максимальним робочим тиском води до 0,3 МПа та граничною температурою нагріву на виході до 90 °C. Модель забезпечує практично повну автономність процесу опалення: мікропроцесорний пульт керування автоматично регулює подачу палива та потужність вентилятора для точної підтримки заданого температурного режиму.

Конструктивні особливості та вузли системи

• Потужний суцільнозварний теплообмінник: Виготовлений з високоякісної котлової сталі. Конвективну частину утворюють три ряди похилих безшовних труб, з'єднаних спеціальними пластинами тепловідбору, а також три ряди димогарних труб, всередині яких встановлені знімні сталеві турбулізатори для максимальної утилізації тепла димових газів.
• Ефективний ретортний пальник: Спалювання палива відбувається на масивній чавунній ретортній чаші, куди пелети подаються шнековим транспортером знизу. Модифікація «Данко-17 ТЕМ» оснащена чавунним розсікачем полум'я, розташованим на висоті 150 мм над рівнем реторти для оптимального розбивання полум'я на поверхні тепловіддачі.
• Двоступенева подача повітря (Первинне та Вторинне): Вентилятор примусового наддуву нагнітає первинне повітря безпосередньо у зону горіння пальника, забезпечуючи інтенсивну газифікацію палива, тоді як вторинне повітря забезпечує повне допалювання летючих сполук і чадного газу.
• Система протипожежного захисту пальника: На трубі шнекового транспортера штатно встановлено аварійний протипожежний термостатичний клапан безпеки (клапан пожежогасіння) разом із виносним температурним датчиком, що унеможливлює зворотне поширення полум'я в паливний бункер.
• Місткий герметичний бункер: Об'єм паливного бункера становить 0,3 куб. м (300 літрів). Корпус оснащений герметичними кришками з надійними притискними замками, які запобігають проникненню вологи до палива. Трилваність робочого циклу котла на одному завантаженні при номінальній потужності становить не менше 48 годин.
• Надійна теплоізоляція та ергономіка: Корпус теплообмінника з усіх боків захищений товстим шаром мінерального теплоізоляційного матеріалу та закритий полімерно-пофарбованим декоративним кожухом. На передній панелі розташовані великі дверцята для чищення трубних конвективних каналів, обслуговування пальника та вилучення зольникового ящика.

Технічні характеристики котла Данко-17 ТЕМ

Параметр / Технічна характеристика	Значення для моделі Данко-17 ТЕМ
Номінальна теплопродуктивність (потужність)	17 кВт (±10%)
Розрахункове паливо (вологість не більше 10%)	Пелети з дерева, лушпиння соняшника, соломи, очерету
Коефіцієнт корисної дії (ККД) на деревних пелетах	не нижче 88 %
Коефіцієнт корисної дії (ККД) на агропелетах (соняшник/солома/очерет)	не нижче 85 %
Номінальна витрата палива (деревна пелета)	3,5 кг/год
Номінальна витрата палива (пелета з лушпиння соняшника)	3,7 кг/год
Номінальна витрата палива (пелета з соломи / очерету)	3,8 кг/год
Робочий тиск води в контурі (мінімальний / максимальний)	0,1 МПа / 0,3 МПа
Об'єм води у зварному теплообміннику котла	65 л (±10%)
Місткість бункера для палива	не більше 0,3 м³ (300 л)
Тривалість автономної роботи на номінальній потужності	не менше 48 год
Температура води на виході (макс.) / на вході (мін.)	90 °С / 50 °С
Температура продуктів згоряння на виході з патрубка	не менше 140 °С
Необхідне розрідження за котлом (тяга)	10 – 25 Па
Рекомендована висота димохідної труби	не менше 6 м
Параметри електромережі та максимальна потужність споживання	~230 В / 50 Гц — до 260 Вт
Приєднувальні патрубки до системи опалення	Різьба 1½" (G 1½)
Приєднувальні розміри до димоходу	150 × 110 мм
Габаритні розміри котла (Висота × Ширина × Глибина)	1330 × 1355 × 800 мм
Маса апарата у зборі (без палива та води)	не більше 300 кг

Комплектація постачання

У стандартний заводський комплект поставки опалювального агрегату входить:

1. Опалювальний котел «Данко-17 ТЕМ» у зборі — 1 шт.
2. Герметичний паливний бункер об'ємом 0,3 м³ — 1 шт.
3. Пальник потужністю 17 кВт у комплекті зі шнековим приводом подачі палива, вентилятором надуву та мікропроцесорним контролером — 1 компл.
4. Запобіжний клапан — 1 шт.
5. Аварійний термостатичний клапан пожежогасіння шнека — 1 шт.
6. Кочегарний інструмент (совок, кочерга, скребок, ящик для збору золи) — 1 компл.
7. Монтажні приєднувальні елементи (фланці — 2 шт., ущільнювальні прокладки фланців — 2 шт., кріпильні болти, гайки та шайби) — 1 компл.
8. Технічна документація: оригінальне керівництво з експлуатації котла, сервісні інструкції до блоку управління пальником.

Додаткова документація на обладнання: Інструкція з експлуатації, Сертифікати відповідності.

Важливі рекомендації з експлуатації: Щоб уникнути утворення condensation на внутрішніх стінках теплообмінника та запобігти передчасній корозії металу, не рекомендується тривала експлуатація агрегату за температури води на виході нижче 60 °C. Робота котла без попередньої хімічної докотлової обробки води (жорсткість, розчинені солі) застережно заборонена. При монтажі обов'язково необхідно реалізувати схему гравітаційного обходу циркуляційного насоса (байпас) з розширювальним баком відкритого типу для захисту обладнання від перегріву у разі аварійного відключення електромережі.
