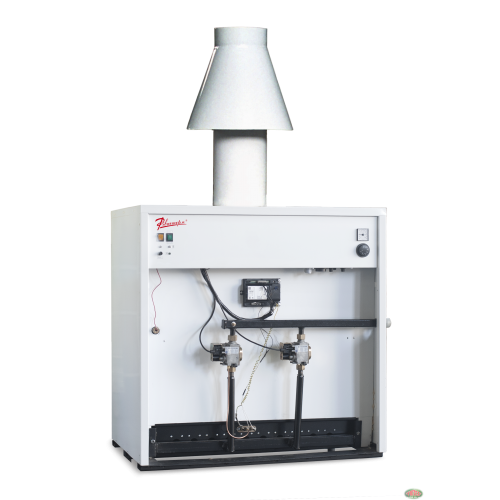

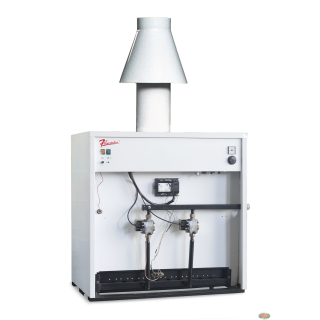

Опалювальний газовий стальний котел Рівнетерм-80С (з автоматикою SIT, одноконтурний)

Підлоговий димохідний газовий котел Рівнетерм-80С номінальною тепловою потужністю 80 кВт — це високопотужний стальний водогрійний апарат промислово-побутового призначення від провідного українського виробника ПрАТ «Агроресурс» (м. Рівне). Він розроблений для організації ефективного опалення великих приватних маєтків, заміських комплексів, комунально-побутових установ, складів, адміністративних та виробничих будівель орієнтовною площею до 800 кв. м.

Дана модель є одноконтурною (виключно опалювальною) і призначена для роботи в системах водяного опалення відкритого або закритого типу з природною або примусовою (насосною) циркуляцією теплоносія з максимальним робочим тиском до 0,3 МПа (3 бар). Виробництво сертифіковане за суворими міжнародними стандартами менеджменту якості ISO 9001:2015.

Особливості автоматики SIT та логіка роботи ступенів

Індекс «С» у маркуванні означає, що котел укомплектований преміальною електричною та газовою системою автоматики на базі двох комбінованих газових клапанів фірми SIT (Італія). Система працює за наступним інтелектуальним алгоритмом:

• Двоступеневе регулювання потужності: Котел обладнаний окремим термостатом температури зворотної води. Якщо температура теплоносія на вході в котел опускається нижче 40 °C, автоматично запускається другий газовий клапан, переводячи котел на повну потужність (80 кВт). При прогріві зворотної води вище 40 °C другий ступінь відключається, і котел економно переходить на перший ступінь теплопродуктивності (56 кВт), що суттєво заощаджує паливо.
• Електронний розпал та контроль полум'я: Запуск приладу здійснюється за допомогою контролера розпалу та горіння, який подає електроіскровий розряд на пілотний пальник. Наявність вогню контролюється іонізаційним електродом. Пілотний пальник діє періодично (згасає разом із основними пальниками), що виключає постійне непродуктивне спалювання газу.
• Каскадування та підключення термостатів: Конструкція плати дозволяє підключати зовнішній кімнатний термостат або погодний програматор (клеми C-C), об'єднувати кілька котлів у єдину каскадну систему (ведучий/ведений), а також напряму керувати насосом системи опалення та підмішуючим насосом байпаса (антиконденсаційним).

Конструктивні переваги апарата

• Високоефективний теплообмінник: Внутрішній корпус (водяна сорочка об'ємом 140 літрів) зварений із високоякісної котельної сталі товщиною 3 мм. У вертикальних димогарних трубах конвективної частини встановлені стальні пластини — турбулізатори, які завихрюють гарячі гази, уповільнюючи їхній вихід та підвищуючи ККД до показника не менше 91%.
• Мікрофакельні пальники: Високоякісні щілинні пальники з нержавіючої сталі забезпечують безшумне, рівномірне горіння газу та повноту його згоряння без утворення надлишкової сажі та кіптяви.
• Надійна термоізоляція: Простір між основним теплообмінником і декоративним кожухом заповнений щільним шаром якісного ізоляційного матеріалу товщиною 50 мм, що мінімізує втрати тепла в приміщенні котельні.

Технічні характеристики котла Рівнетерм-80С

Назва технічного параметра	Значення параметра
Номінальна теплопродуктивність (повна потужність)	80 кВт (±10%)
Теплопродуктивність на першому ступені роботи	56 кВт (±10%)
Коефіцієнт корисної дії (ККД), не менше	91 %
Вид палива (пального газу)	Природний газ за ГОСТ 5542
Тип газової автоматики безпеки та регулювання	SIT (Італія) — 2 клапани
Номінальний тиск газу на вході до котла	1960 Па (200 мм вод. ст.)
Максимальна витрата газу (на повній потужності)	9,0 м³/год (±10%)
Витрата газу на першому ступені роботи	7,2 м³/год (±10%)
Максимальна температура води на виході з котла	90 °C
Діапазон регулювання температури опалення	30 ... 90 °C (±2°C)
Максимальний робочий тиск води в системі	0,3 МПа (3 бар)
Об'єм води в теплообміннику котла	140 л
Напруга живлення / частота мережі	220 В (±10%) / 50 Гц
Максимальна споживана електрична потужність	60 Вт
Приєднувальні розміри та патрубки:
– підключення до системи газопостачання (газ)	Різьба G 1" (внутрішня)
– підключення до системи опалення (вхід/вихід)	Фланцеве Ду 50 (Ду 50)
– зовнішній діаметр патрубка під димохідну трубу	210 мм
Габаритні розміри та маса (не більше):
– довжина (глибина апарата в профіль)	700 мм
– ширина корпусу по фронту	980 мм
– висота корпусу (без урахування дефлектора)	1010 мм
Маса котла (вага нетто), не більше	300 кг

Багаторівнева система блокування та безпеки

Електронний блок автоматики миттєво припиняє подачу газу та переводить котел в аварійний режим (світлодіод загоряється червоним кольором) у наступних випадках:

1. Згасання полум'я: якщо іонізаційний електрод фіксує зникнення вогню, система робить автоматичну спробу розпалу. Якщо полум'я не з'явилося після двох стартів, автоматика повністю блокується, захищаючи приміщення від витоку газу.
2. Відсутність тяги: при зворотному потоці або відсутності розрідження в димоході спеціальний термостат тяги на дефлекторі нагрівається відхідними газами і розмикає ланцюг безпеки.
3. Аварійний перегрів: граничний термостат спрацьовує при закипанні або небезпечному перегріві води в теплообміннику (температура вище 95 °C).
4. Падіння тиску: автоматика вимикає прилад при зниженні тиску газу в магістралі нижче критичної позначки (менше 588 Па).

Примітка: після аварійного спрацювання захисних термостатів повторний запуск можливий лише після ручного натискання кнопки під захисним ковпачком на корпусі відповідного датчика та натискання кнопки RESET на панелі керування котла.

Важлива рекомендація щодо монтажу та запуску

З огляду на велику вагу (300 кг), високу теплову потужність приладу та складну логіку роботи електронної автоматики SIT, проектування, розрахунок вентиляції та димоходу, підключення до газової та електричної мережі, а також перший запуск мають виконуватися виключно сертифікованими фахівцями ліцензованої монтажної організації. Належна фіксація відміток про введення в експлуатацію в паспорті виробу є обов'язковою умовою для активації та збереження офіційної гарантії виробника.

Додаткова документація на обладнання: Інструкція з експлуатації, Сертифікати відповідності.
